云识别（图像识别）

Note

支持：Android / iOS / Windows

OSX平台注意：VOIDAR_Unity_v1.0_Beta4暂时不支持OSX平台运行，打包iOS正常

一、简介

云识别（图像识别）是将识别数据（识别图和显示资源）存放在云服务器上，在云端运行识别算法，实现进行精准识别及跟踪的AR效果。

二、阅读指南

本教程主要介绍如何在Unity环境下进行操作。

默认读者您拥有一定的软件使用、应用开发经验。

教程中只会对Unity的基础使用进行简要说明，有关Unity使用的更多信息，请访问Unity官网查看。

三、搭建环境

在进行具体操作前，您需要安装下列软件，准备如下环境：

操作系统

Windows 7 或更高版本
OS X 10.10 或更高版本

Unity版本支持

Unity 3D版本	太虚AR SDK功能
5.6.x	全部支持
2017.x	全部支持
2018.x	全部支持
2019.1.x	全部支持
2019.2.0	全部支持

Note

本教程中使用的Unity版本为：Unity 2017.4.13

Unity 3D下载地址：https://unity3d.com/cn/get-unity/download/archive

四、实现流程

第一步、注册并登录云平台

先打开云平台网址，注册账号并登录。网站地址：https://cloud.voidar.net

第二步、创建开发者云数据库

进入云平台，新注册用户需要先创建数据库，创建开发者自己的识别库以后，才能管理识别资源。

点击[ 创建数据库 ]，每个账号只允许创建1个数据库。

弹出界面填写数据库名称（支持中文），本教程中将数据库名称定为“VOID SLAM”，填写完成后点击[ 保存 ]。

完成后，即可获得“Accsess Key”和“Secret Key”，这两个Key，在下文Unity中设置属性时会用到。

第三步、管理云资源数据

点击云数据库列表中的名称“VOID SLAM”，进入云资源管理界面。

新注册用户没有数据。点击[ 上传图片 ]按钮可以添加数据。

添加新资源窗口如下：

1 云资源名称（必填，支持中文）

2 自定义数据（针对云视频播放，本教程跳过）

3 上传识别图片，仅支持jpg格式

4 选择assetbundle所属的平台（ios / android/ windows / mac）

5 上传对应平台的assetbundle文件

Note

先在本地实现图像识别，进行调试后，再将识别资源上传云平台。

下文以“图像识别（单目标）”为内容，创建本地识别。如果您已经熟悉该内容，请直接从“实现流程中的第十二步”开始查看。

第四步、新建Unity工程

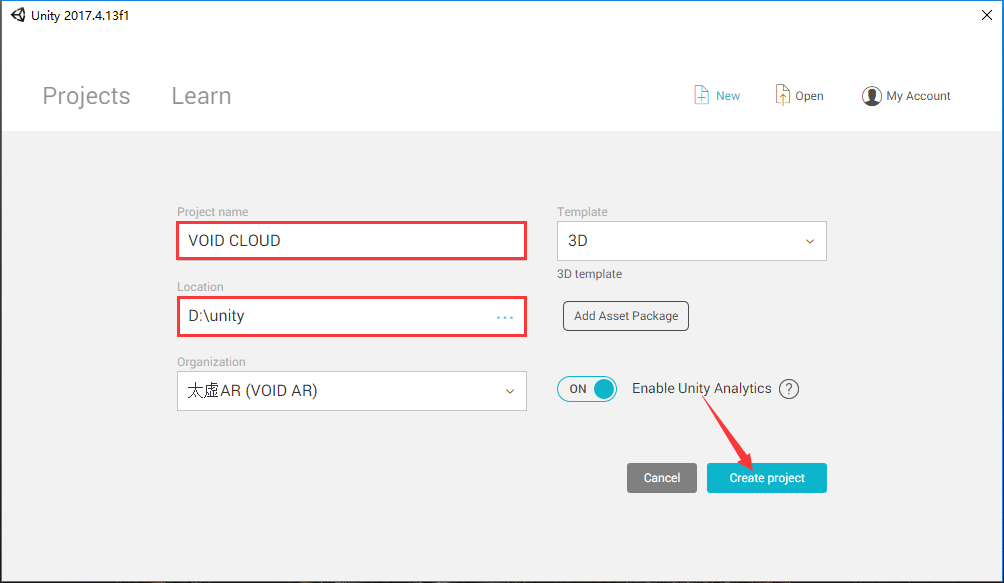

打开Unity，新建一个工程。填写Project name为“VOID CLOUD”、选择保存的位置，点击[ Create project ]。

第五步、导入太虚AR SDK

选中[ Assets ] -> [ Import Package ] -> [ Custom Package... ]，导入太虚AR SDK。

选择下载好的SDK文件（.unitypackage），点击[ 打开 ]按钮。

弹出界面，点击[ Import ]，导入过程需要耐心等待一段时间。

如果弹出“API Update Required”界面，请点击[ I Made a Backup, Go Ahead! ]。

第六步、删除Main Camera

Note

Unity3D打开时默认是新的Scene，新的Scene自带一个Main Camera和Directional Light对象，我们需要用SDK的ARCamera，故将默认的Camera删除。

右键选中场景中自带的“Main Camera”，点击[ Delete ] 删除。

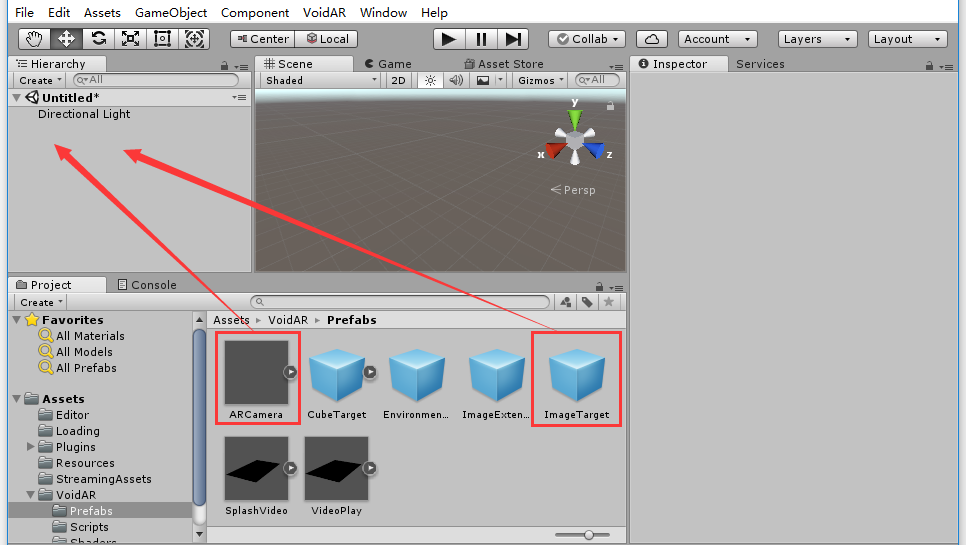

第七步、拖入预制件“ARCamera”、“ImageTarget”

展开[ Assets ] -> [ VoidAR ] -> [ Prefabs ]目录，

将预制件“ARCamera”和“ImageTarget”分别拖至场景中。

操作成功后显示如下。

第八步、设置ARCamera

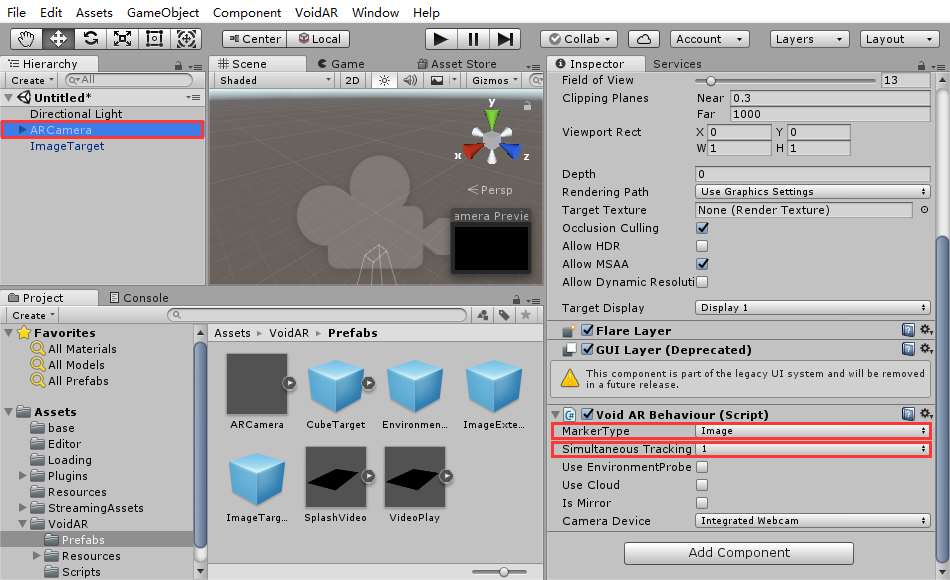

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

设置MarkerType = "Image"，代表识别类型为图像
设置Simultaneous Tracking = "1"，代表同时跟踪的识别Marker数量为1个

第九步、设置识别图（Marker）

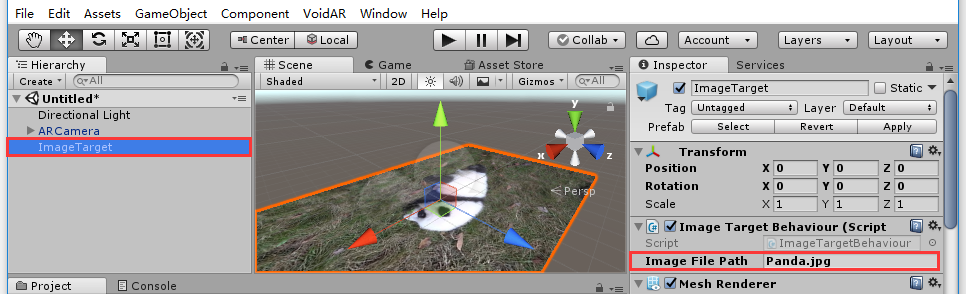

选中ImageTarget，查看右侧的“Inspector”栏，设置“Image Target Behaviour (Script)”组件属性。

设置Image File Path = "Panda.jpg"，填写时需要包括“文件名”+“后缀jpg”

Warning

Marker图片文件，必须放在[ Assets ] -> [ StreamingAssets ]文件夹内，本教程使用的是SDK的内置图片。

第十步、设置模型

Note

识别后显示的模型，需要放在ImageTarget下。

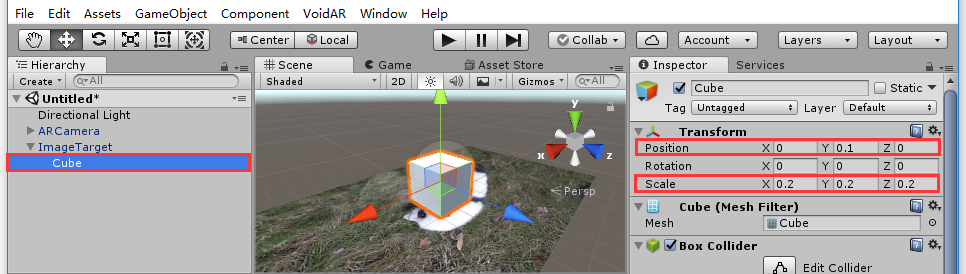

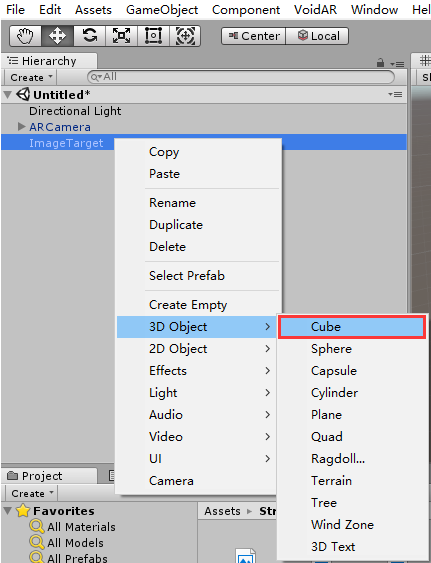

右键选中场景中的“ImageTarget”，添加一个3D模型“Cube”。

选中“Cube”，调整模型的位置和大小。

第十一步、进行调试

Warning

确保您的PC已经连接了摄像头。

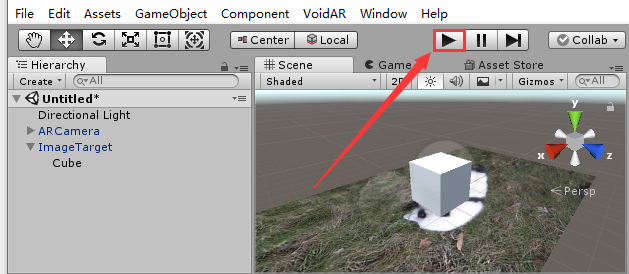

点击[ 运行 ]按钮。

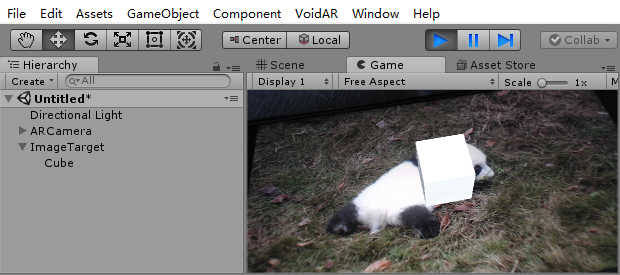

识别成功，完成调试。

第十二步、设置云识别参数

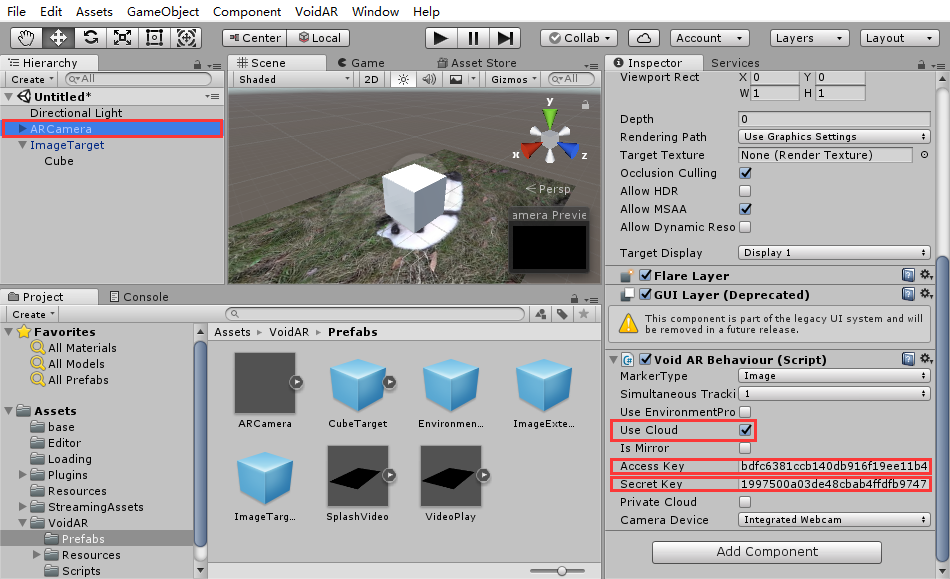

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

勾选“Use Cloud”
AccessKey：云管理平台中开发者数据库accessKey对应的值（详见第二步）
SecretKey：云管理平台中开发者数据库secretKey对应的值（详见第二步）

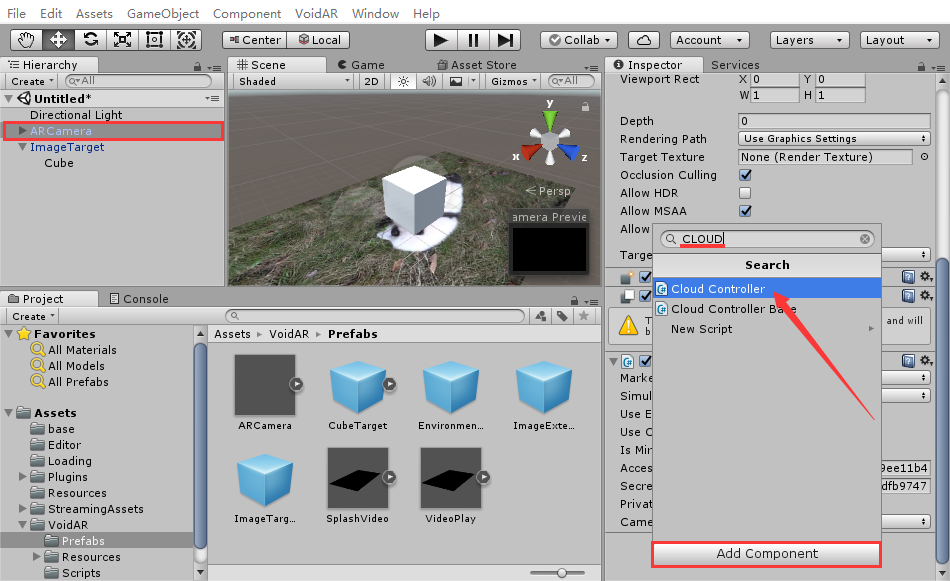

再次选中“ARCamera”，点击[ Add Compoent ]，添加“Cloud Controller”脚本。

脚本绑定成功后，显示如下。

第十三步、生成Assetbundle

Important

在本地单目标识别调试完成的前提下，利用Unity3D的AssetBundle功能，将本地识别资源ImageTarget打包，生成AssetBundle文件，上传至太虚AR提供的云平台，即可实现云识别功能。

首先，需要将ImageTarget生成Prefab。

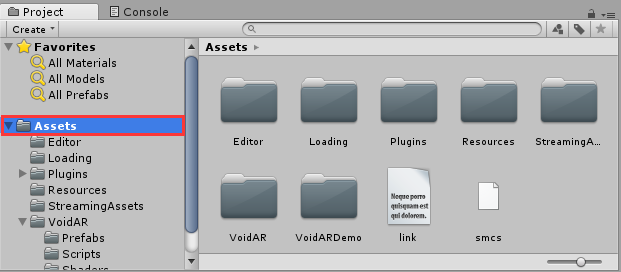

选中[ Assets ] 目录。

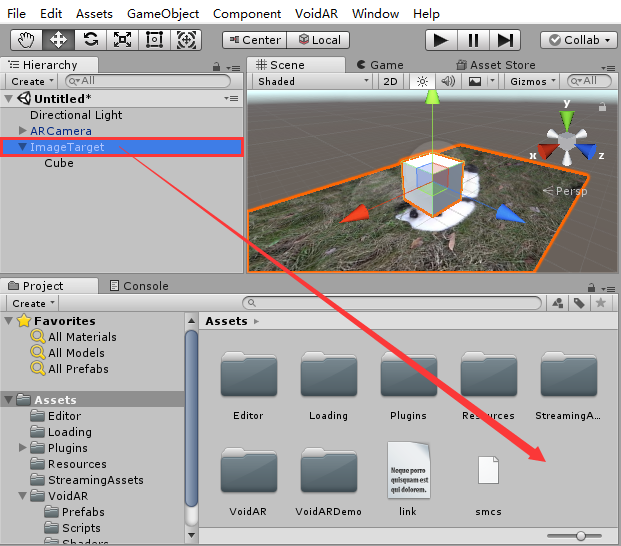

Hierarchy下方选中“ImageTarget”，将其拖入Assets文件夹中。

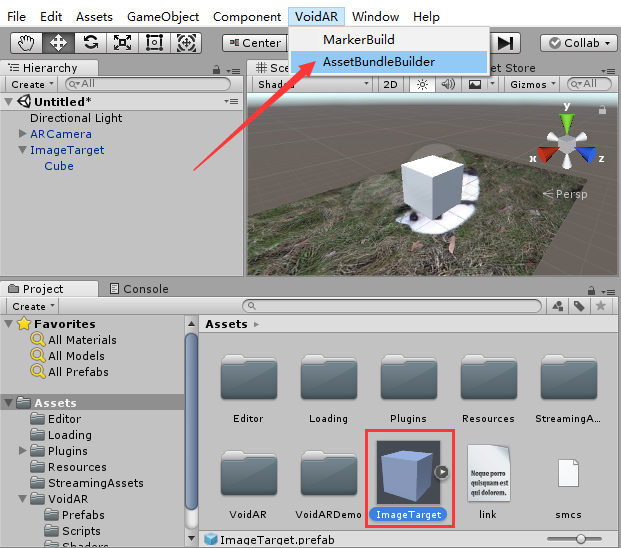

选中刚生成的“ImageTarget.prefab”，点击[ VoidAR ] -> [ AssetBundleBuilder ]。

Note

不同平台的AsssetsBundle包不一致。

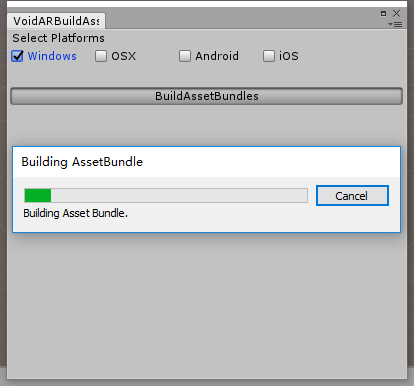

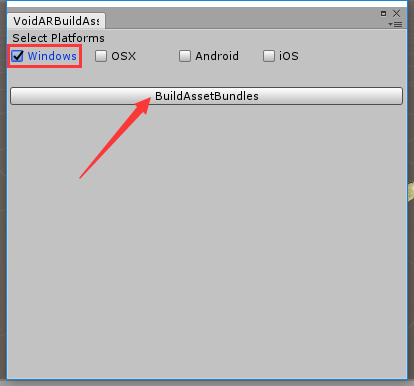

先勾选[ Windows ]，然后点击[ BuildAssetBundles ]。

生成过程需要一定时间，请耐心等待。

生成完成后，请关闭该界面。

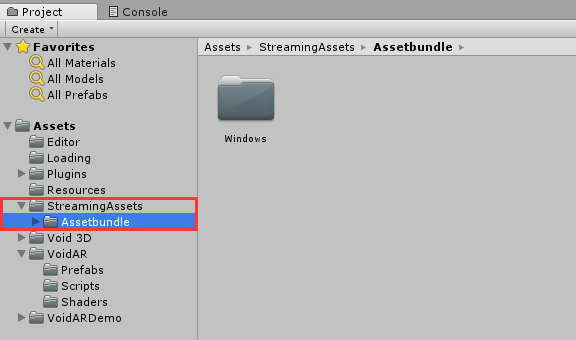

将在StreamingAssets下生成“Assetbundle资源”，每个平台对应一个同名的子文件夹，如下图：

第十四步、上传云识别资源

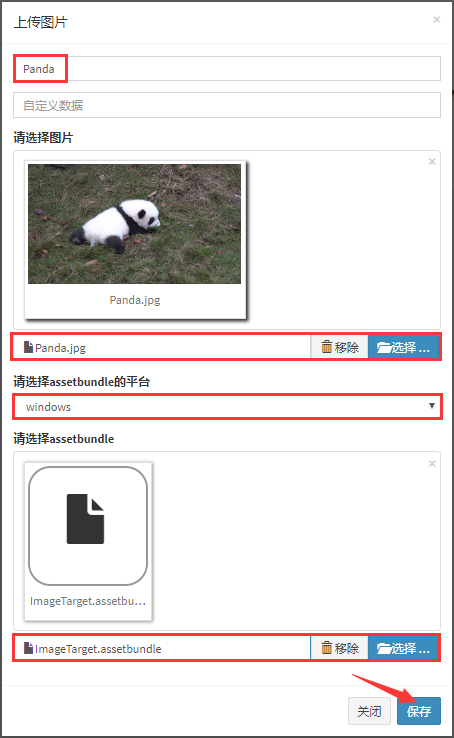

返回第三步的“上传图片”界面，设置并上传相关资源。

设置图片名称 = "Panda"
上传图片资源
设置assetbundle的平台 = “windows”（第十七步中，将在windows系统下实现云识别）
上传assetbundle文件

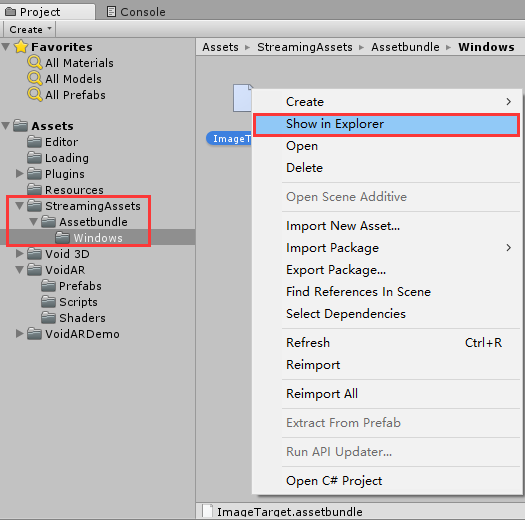

其中，"图片资源"和"assetbundle文件"的路径，可以在Unity中选中相关资源，右键点击，选择[ show in Explorer ]查看。查找Windows的assetbundle文件路径，如下所示：

上传完成后，点击[ 保存 ]按钮。

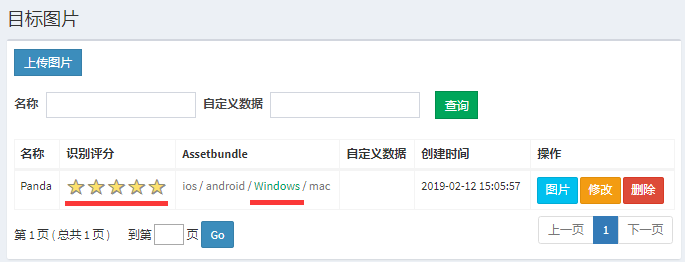

上传完成，云资源库中新添加了一条记录，“识别评分”项值越高，识别图品质越好。此外，添加了资源的平台名称被点亮。

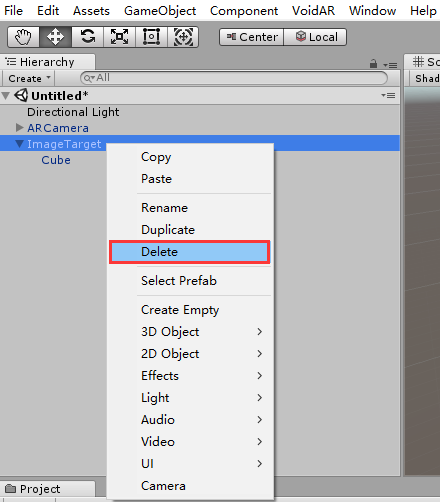

第十五步、删除ImageTarget

Important

因为已将ImageTarget生成的“assetbundle”上传至云平台，所以在Unity工程文件中删掉ImageTarget。

第十六步、保存场景

选中[ File] -> [ Save Scenes ] ，进行场景保存。

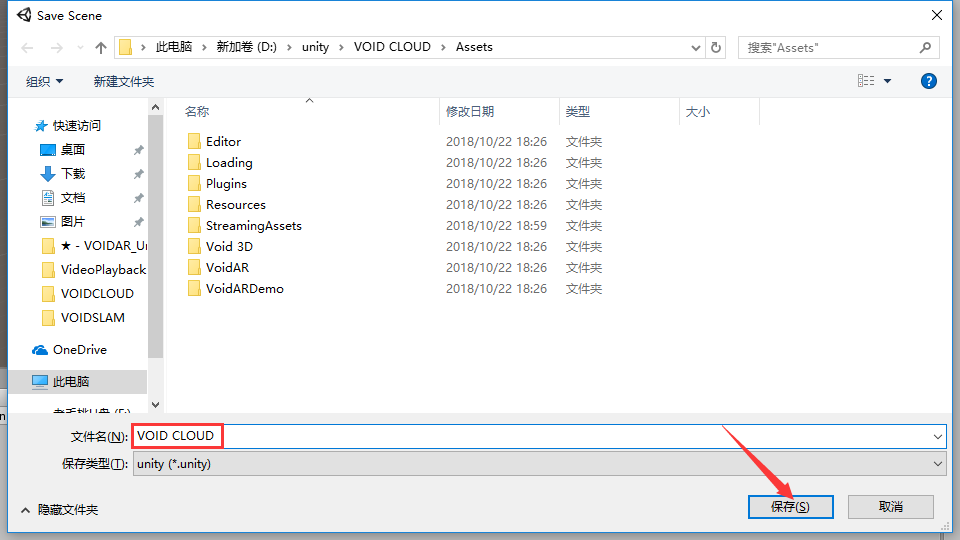

设置文件名为“VOID CLOUD”，点击[ 保存 ]按钮。

第十七步、Windows系统实现云识别

Warning

确保您的PC已经连接了摄像头。

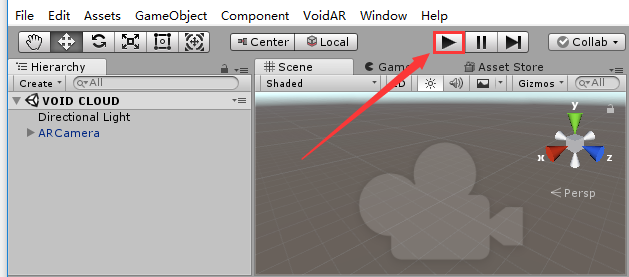

点击[ 运行 ]按钮。

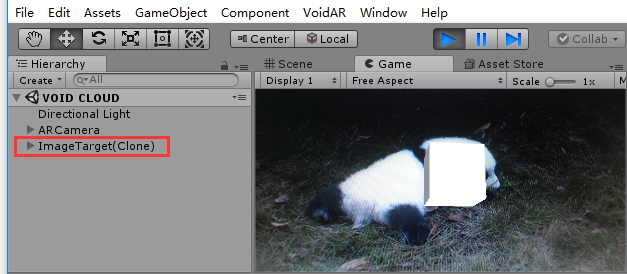

舞台上出现模型，Hierarchy中出现“ImageTarget(Clone)”，即识别成功。

第十八步、打包发布

打包流程分为“Android”、“iOS”、“Windows exe”。

Android

打包Android，需要将Unity切换至Android平台，点击[ File ] -> [ Build Settings... ]。

选中Android标签，如果左下的[ Switch Platform ]按钮为灰色，需要下载Unity Android Support，请点击右侧的[ Open Download Page ]按钮，下载并安装。

点击[ Switch Platform ]按钮，完成Android平台的切换。

切换完成后，先关闭Build Settings界面，继续搭建打包环境。

选中[ Edit ] -> [ Preferences... ]，设置参数。

弹出界面选中“External Tools”选项，设置Android SDK和JDK。

Note

如果本地没有SDK和JDK，可以点击后方的[ Download ]，在弹出的网页上进行下载即可。

也可以用链接下载安装：

SDK（要科学上网才能打开）：https://developer.android.com/studio/index.html

JDK：https://www.oracle.com/technetwork/java/javase/downloads/jdk8-downloads-2133151.html

安装完成后，设置好SDK和JDK的路径就可以了。

生成Android平台的Assetbundle

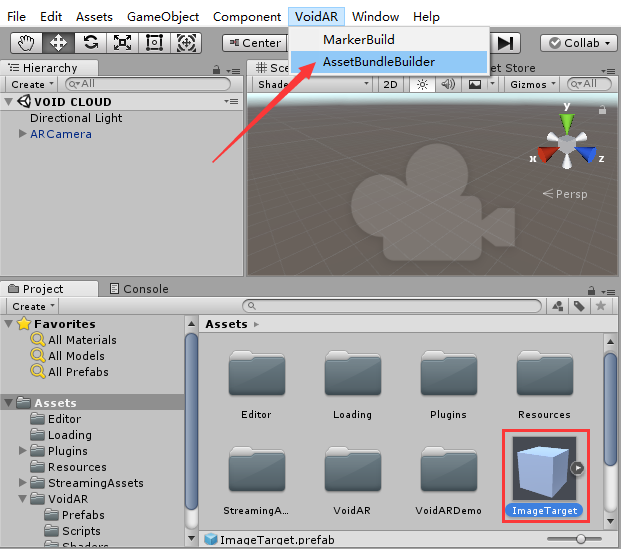

接着，需要生成Android平台的Assetbundle。选中[ Assets ] 目录，选中刚生成的“ImageTarget.prefab”，点击[ VoidAR ] -> [ AssetBundleBuilder ]。

112

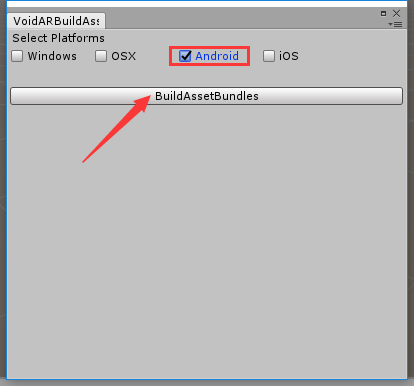

勾选[ Android ]，然后点击[ BuildAssetBundles ]。

113

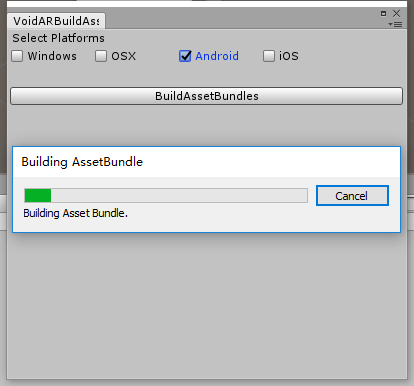

生成过程需要一定时间，请耐心等待。

114

生成完成后，请关闭该界面。

返回云识别后台，设置并上传相关资源。

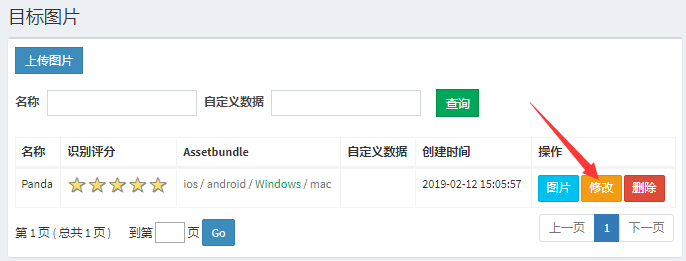

针对“Panda”识别图进行操作，点击[ 修改 ]按钮。

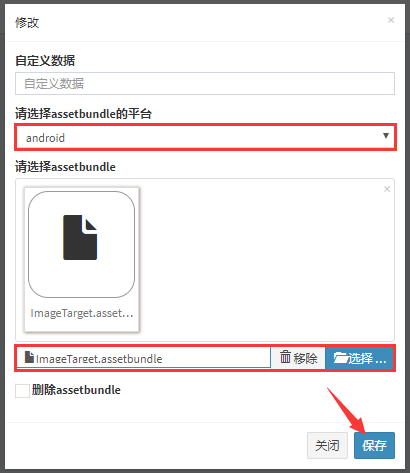

弹出如下界面。

设置assetbundle的平台 = “android”
上传assetbundle文件

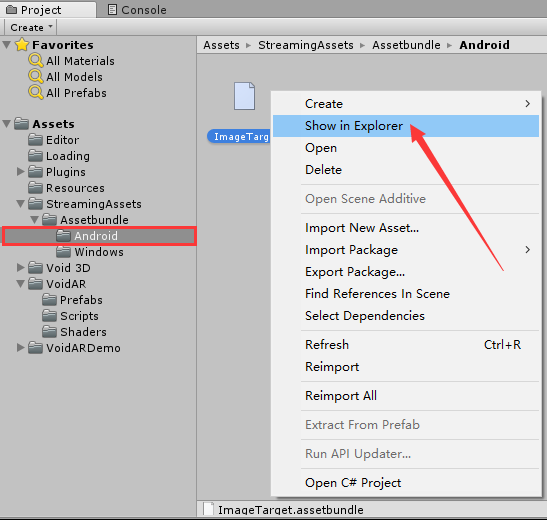

"assetbundle文件"的路径，可以在Unity中选中相关资源，右键点击，选择[ show in Explorer ]查看。

查找Android的assetbundle文件路径，如下所示：

上传完成后，点击[ 保存 ]按钮。

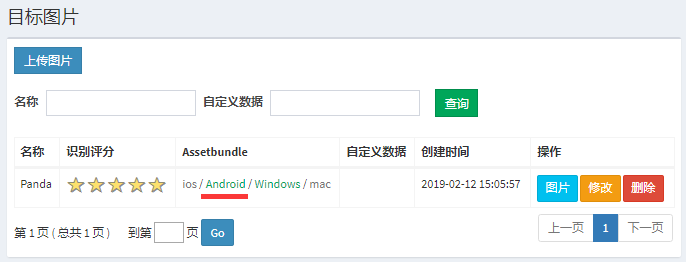

上传完成，添加了资源的“Android平台名称”被点亮。

100

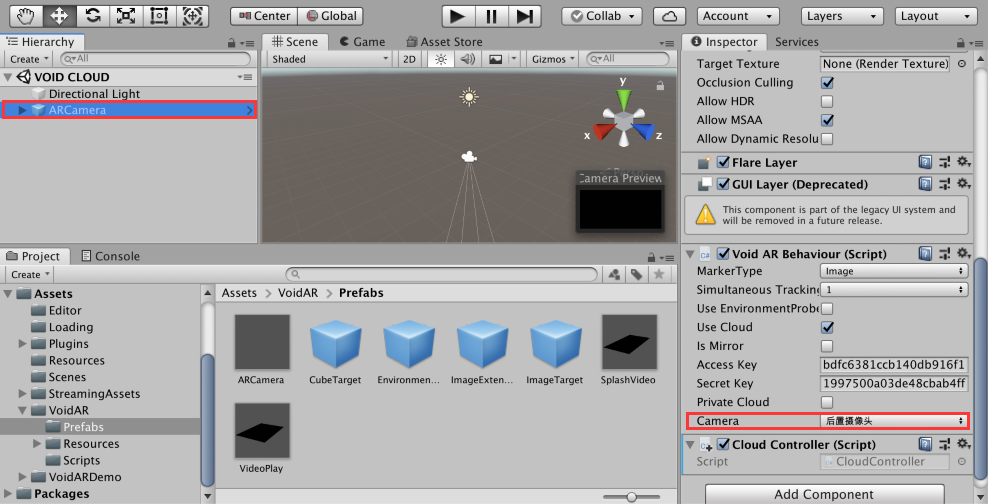

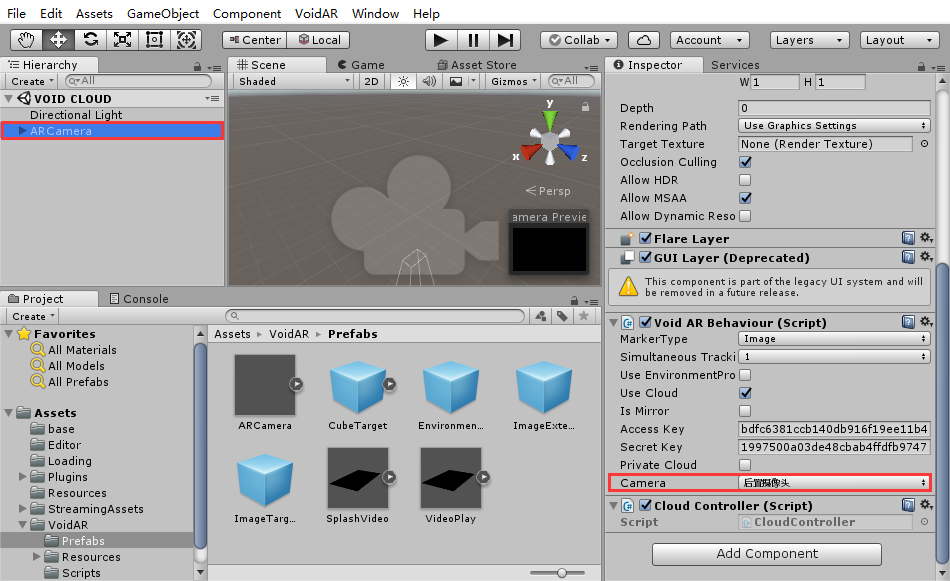

返回Unity，选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

设置Camera = "后置摄像头"

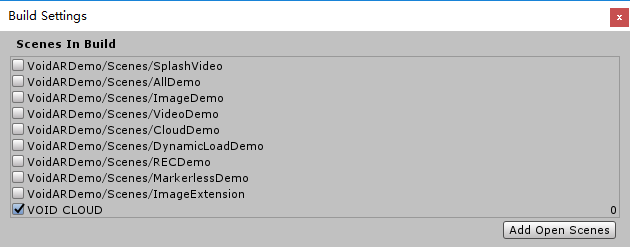

选中[ File ] -> [ Build Settings... ]，取消默认场景前方的勾选。然后点击[ Add Open Scenes ]，添加当前的场景。

添加完成后，如下所示。

设置属性参数

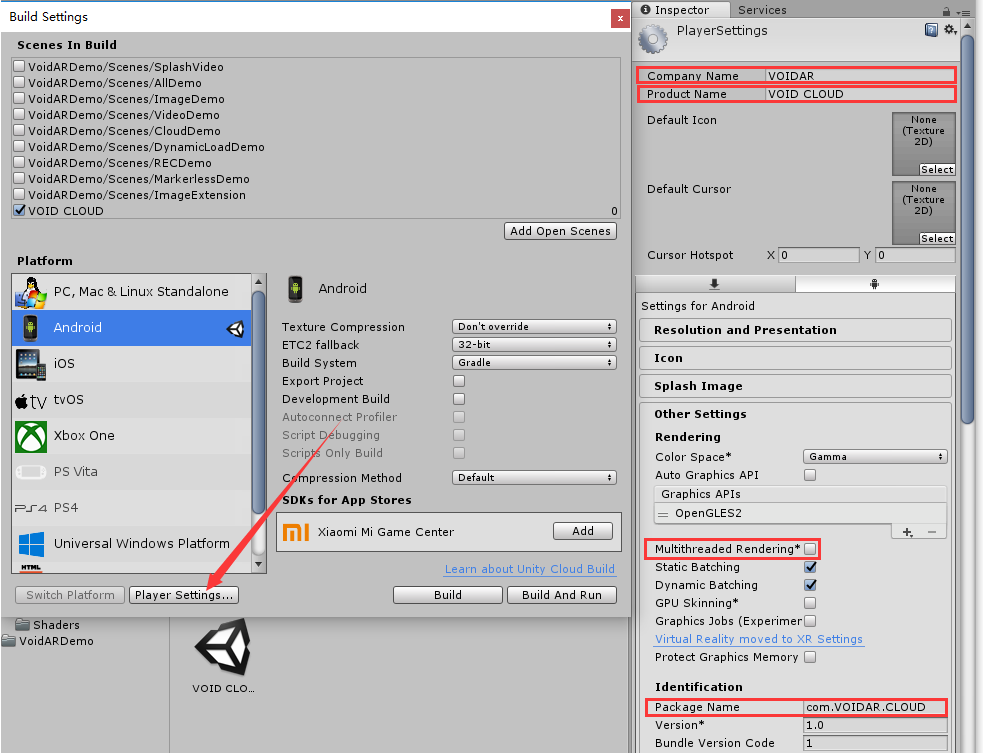

点击[ Player Settings... ]按钮，查看右侧的“Inspector”栏，设置属性参数，您可以自定义。

设置Company = "VOIDAR"
设置Product Name = "VOID CLOUD"
设置Bundle Identifier= "com.VOIDAR.CLOUD"（不能使用默认值，否则无法打包）
Important

取消“Multithreaded Rendering”的勾选！

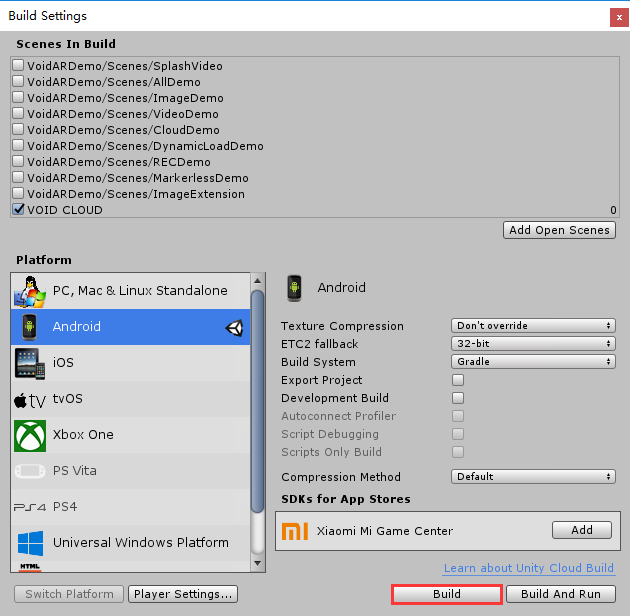

完成设置后，点击[ Build ]按钮。

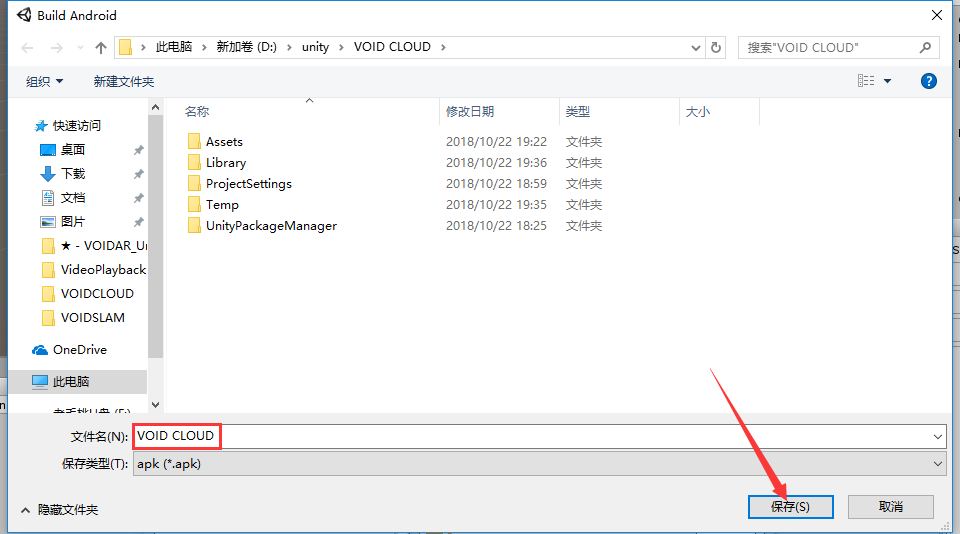

设置文件名为“VOID CLOUD”，点击[ 保存 ]按钮，开始打包。

打包过程需要耐心等待一段时间。

完成后，将生成一个“VOID CLOUD.apk”文件，安卓打包完成。

iOS

iOS打包需要在Mac OS系统中完成，需要准备Mac设备（如MacBook Pro、MacBook、iMac、Mac mini等）。

在Unity中，将开发平台切换至iOS，然后Build生成Xcode工程。

Warning

推荐使用Mac设备的Unity软件来生成Xcode工程。如果之前是在Windows环境下编辑的，可以将Unity工程输出成unitypackage，或拷贝至Mac电脑中进行编辑处理。

启动Unity，打开之前保存的、或者拷贝过来的VOID CLOUD工程文件（工程已经打开的，跳过这步）

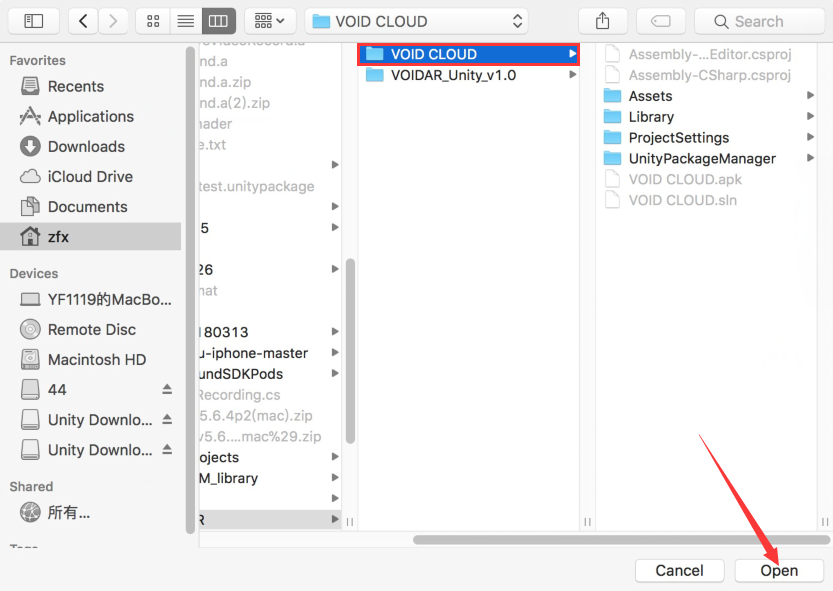

点击[ Open ]按钮打开工程。

将Unity切换至iOS平台，点击[ File ] -> [ Build Settings... ]。

选中iOS标签，如果左下的[ Switch Platform ]按钮为灰色，需要下载Unity iOS Support，请点击右侧的[ Open Download Page ]按钮，下载并安装。

点击[ Switch Platform ]按钮，完成iOS平台的切换。

切换完成后，点击[ Player Settings... ]按钮。

340

Important

取消“Multithreaded Rendering”的勾选！

Important

取消“Strip Engine Code”的勾选！

341

生成iOS平台的Assetbundle

关闭Build Settings界面，接着需要生成iOS平台的Assetbundle。

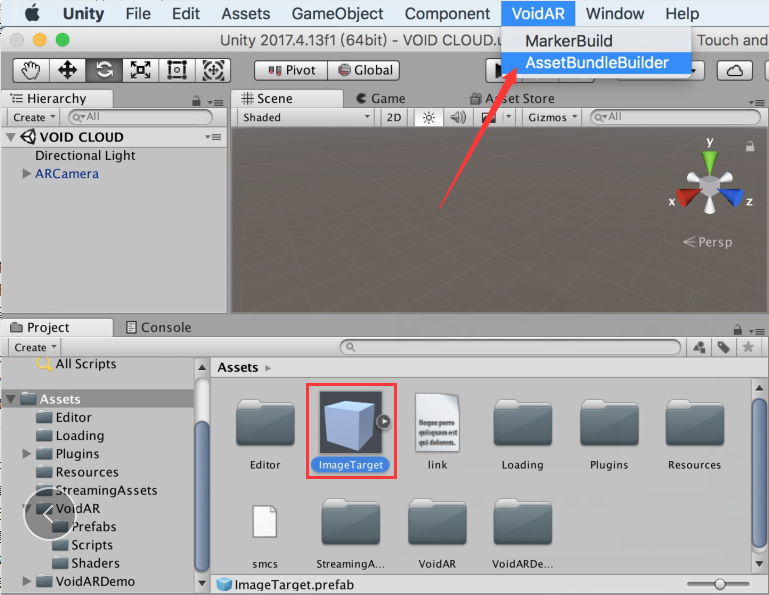

选中[ Assets ] 目录，选中刚生成的“ImageTarget.prefab”，点击[ VoidAR ] -> [ AssetBundleBuilder ]。

115

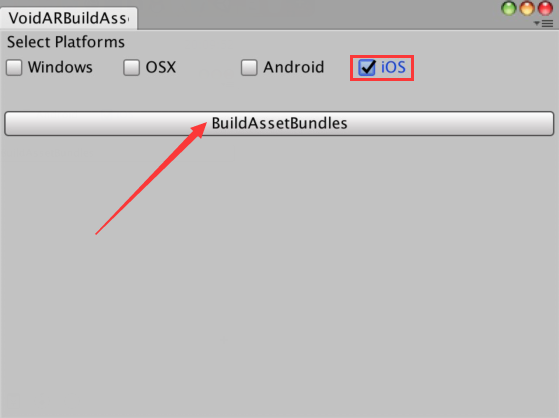

勾选[ iOS ]，然后点击[ BuildAssetBundles ]。

116

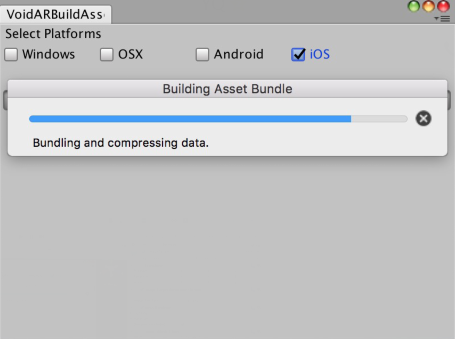

生成过程需要一定时间，请耐心等待。

117

生成完成后，请关闭该界面。

返回云识别后台，设置并上传相关资源。

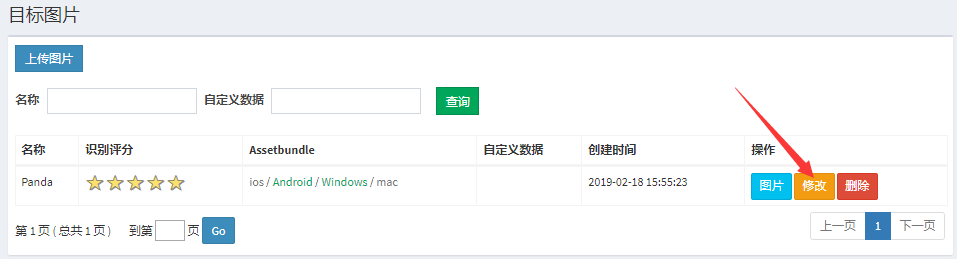

针对“Panda”识别图进行操作，点击[ 修改 ]按钮。

118

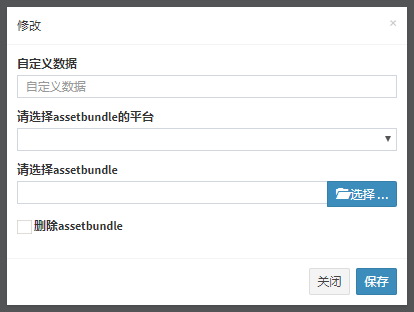

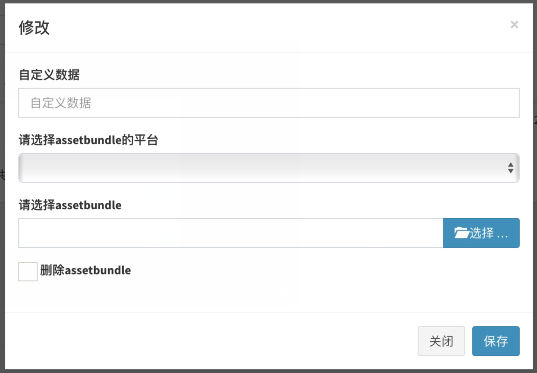

弹出如下界面。

119

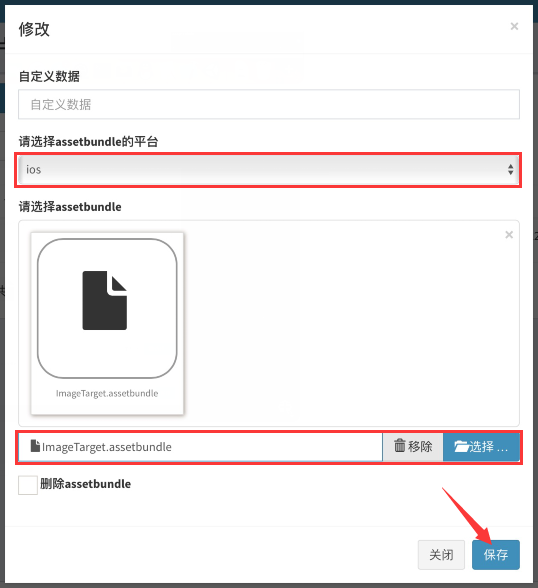

设置assetbundle的平台 = “ios”
上传assetbundle文件

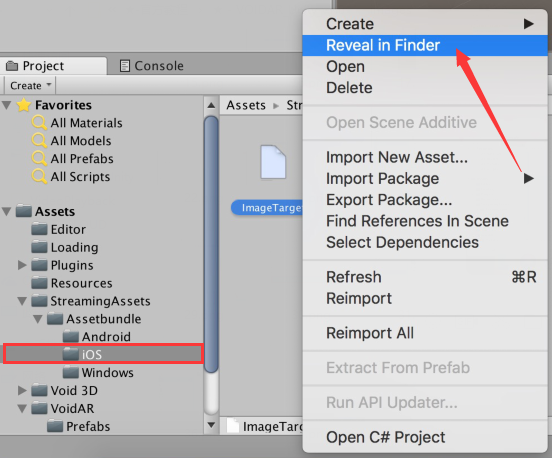

"assetbundle文件"的路径，可以在Unity中选中相关资源，右键点击，选择[ Reveal in Finder ]查看。

查找ios的assetbundle文件路径，如下所示：

120

上传完成后，点击[ 保存 ]按钮。

121

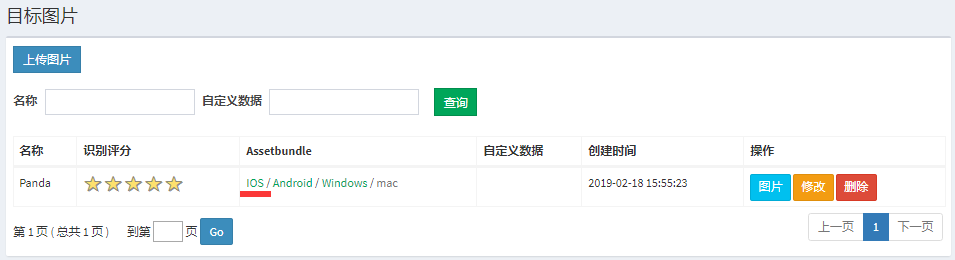

上传完成，添加了资源的“iOS平台名称”被点亮。

122

返回Unity，选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

设置Camera = "后置摄像头"

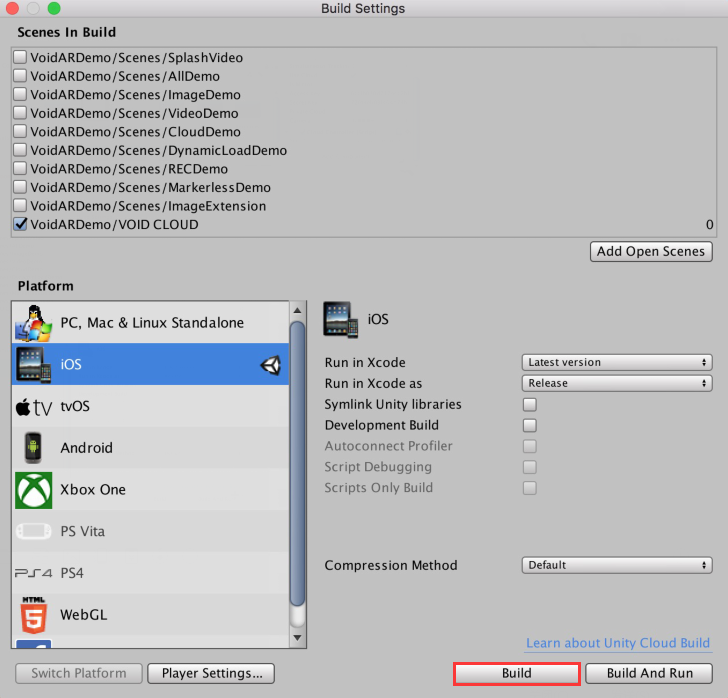

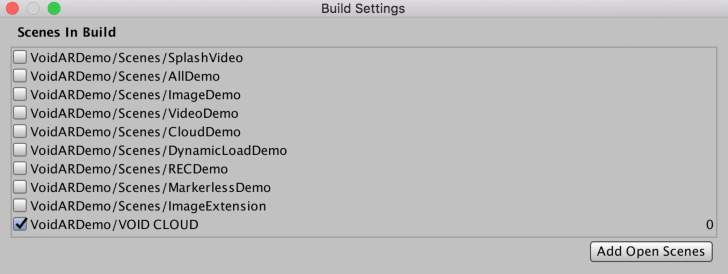

选中[ File ] -> [ Build Settings... ]，取消默认场景前方的勾选。然后点击[ Add Open Scenes ]，添加当前的场景。

添加完成后，如下所示。

完成设置后，点击[ Build ]按钮。

准备生成Xcode工程，命名为“Output”，点击[ Save ]。

打开生成的Xcode文件。

设置属性参数

填写配置，将自己的证书、iOS适应版本都正确选上：

左侧点击[ Unity-iPhone ]，配置参数，您可以自定义。

设置Display Name = "VOIDAR_Test"
设置Bundle Identifier = "com.VOIDAR.Demo"
设置Version = "1.0"
设置Build = “1.0”
设置Team = “您自己的证书”
设置Deployment Target = “8.1”

添加Accelerate.framework

General页面往下拉，在Linked Frameworks and Libraries中，点击“+”。

弹出界面，选中“Accelerate.framework”，点击[ Add ]。

添加完成，Linked Frameworks and Libraries下方出现“Accelerate.framework”。

添加摄像机权限

选中“Info”标签，点击Supported interface orientations后面的“+”。在弹出列表中选中“Privacy - Camera Usage Description”。

设置Enable Bitcode = “No”

选中”Build Settings”标签，设置Enable Bitcode = “No”。

打包取消armv7

选中“Build Settings”标签，展开Architectures，选择 “Other...”。

弹出界面，选中“armv7”后点击“-”。

取消后显示如下即可。

数据线连接iphone或者ipad，点击[ 运行 ]，即可打包。

完成后，iphone或者ipad上，将生成一个“VOIDAR_Test”的APP，iOS打包完成。

Windows exe

打包Windows exe，需要将Unity切换至PC平台，点击[ File ] -> [ Build Settings... ]。

选中PC标签，点击[ Switch Platform ]按钮，完成PC平台的切换。

123

Important

设置Architecture = "x86_64"

341

Warning

确保您的PC已经连接了摄像头。

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性，选择对应的摄像头。

124

选中[ File ] -> [ Build Settings... ]，取消默认场景前方的勾选。然后点击[ Add Open Scenes ]，添加当前的场景。

125

添加完成后，如下所示。

设置属性参数

点击[ Player Settings... ]按钮，查看右侧的“Inspector”栏，设置属性参数，您可以自定义。

完成设置后，点击[ Build ]按钮。

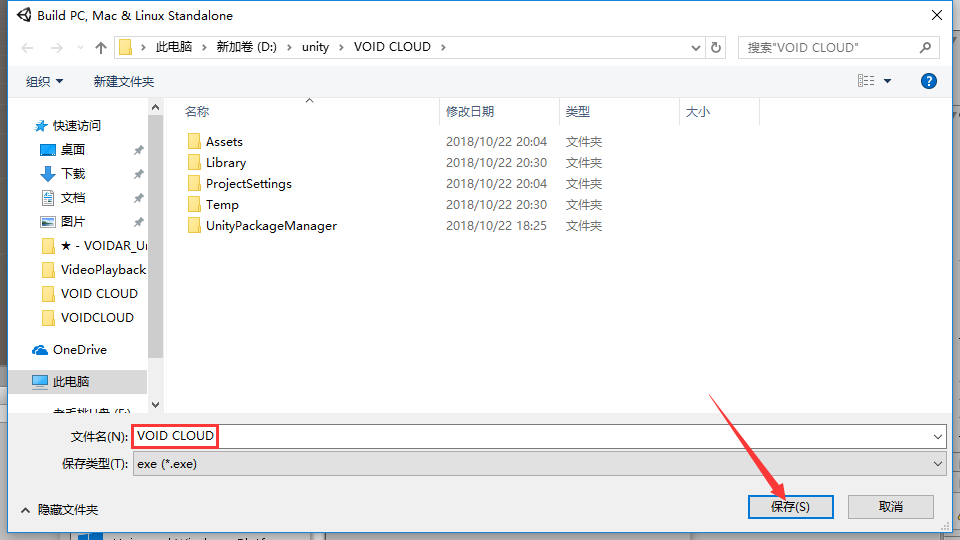

设置文件名为“VOID CLOUD”，点击[ 保存 ]按钮，开始打包。

Important

文件名不能含有“中文”，否则exe运行时会报错。

127

打包过程需要耐心等待一段时间。

128

完成后，将生成“VOID CLOUD.exe”文件，Windows exe打包完成。

至此，云识别（图像识别）制作完成。
